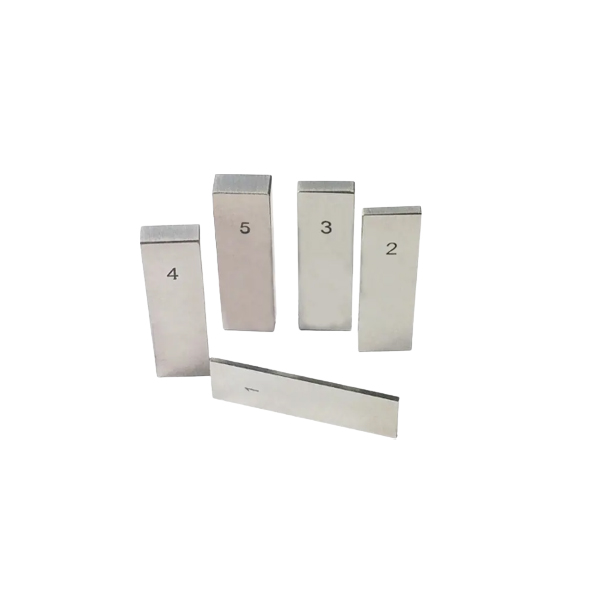

Ölçme blokları (aynı zamanda mastar blokları, Johansson mastarları, kayma mastarları veya Jo blokları olarak da bilinir) hassas uzunluklar üretmek için bir sistemdir.Doğrusal ölçüm için temel standartlardır.Ölçüm aletlerini ve aletlerini ve hassas iş parçalarını ayarlamak, kontrol etmek veya incelemek için.Gösterge blokları, çeşitli standart uzunluklara sahip blok setleri halinde gelir.Kullanımda, bloklar istenen bir uzunluk veya yüksekliği oluşturmak için istiflenir.
Ölçüm uzunluğu;
İş parçası boyutunun ölçülmesi veya ölçüm aletlerinin ve araçlarının kalibrasyonu ve ayarlanması için kullanılır.
Malzeme | HSS, alaşımlı çelik, tungsten karbür, paslanmaz çelik |
blok sayısı | 32 adet/takım, 38 adet/takım, 47 adet/takım, 83 adet/takım, 87 adet/takım, 103 adet/takım, 112 adet/takım |
artışlar | 0,01 mm, 0,1 mm, 1 mm, 0,5 mm, 10 mm, vb. |
Boyut | 1mm-100mm |
Kesinlik | DIN861-1980 20°C doğruluk(um) |
Ölçme | Metrik ve İnç |
Seviye | Kalibrasyon için Grade 0 atölye için 2. sınıf |
| HAYIR. | Toplam Bloklar (adet) | Hassasiyet Derecesi | Boyut (mm) | boyut artışı | Sayılar blok sayısı |
| MW010101 | 32 | 0,1,2 | 1.005 | / | 1 |
| MW010102 | 1.01-1.09 | 0.01 | 9 | ||
| MW010103 | 1.1-1.9 | 0.1 | 9 | ||
| MW010104 | 1.0-9.0 | 1 | 9 | ||
| MW010105 | 10-30 | 10 | 3 | ||
| MW010106 | 50 | / | 1 | ||
| MW010201 | 38 | 0,1,2 | 1.005 | / | 1 |
| MW010202 | 1.01-1.09 | 0.01 | 9 | ||
| MW010203 | 1.1-1.9 | 0.1 | 9 | ||
| MW010204 | 1.0-9.0 | 1 | 9 | ||
| MW010205 | 10-100 | 10 | 10 | ||
| MW010301 | 47 | 0,1,2 | 1.005 | / | 1 |
| MW010302 | 1.01-1.20 | 0.01 | 20 | ||
| MW010303 | 1.3-1.9 | 0.1 | 7 | ||
| MW010304 | 1.0-9.0 | 1 | 9 | ||
| MW010305 | 10-100 | 10 | 10 | ||
| MW010401 | 83 | 0,1,2 | 1.005 | / | 1 |
| MW010402 | 1.01-1.49 | 0.01 | 49 | ||
| MW010403 | 1.6-1.9 | 0.1 | 4 | ||
| MW010404 | 0,5-9,5 | 0.5 | 19 | ||
| MW010405 | 10-100 | 10 | 10 | ||
| MW010501 | 87 | 0,1,2 | 1.001-1.009 | 0.001 | 9 |
| MW010502 | 1.01-1.49 | 0.01 | 49 | ||
| MW010503 | 0,5-9,5 | 0.5 | 19 | ||
| MW010504 | 10-100 | 10 | 10 | ||
| MW010601 | 103 | 0,1,2 | 1.005 | / | 1 |
| MW010602 | 1.01-1.49 | 0.01 | 49 | ||
| MW010603 | 0,5-24,5 | 0.5 | 49 | ||
| MW010604 | 25-100 | 25 | 4 | ||
| MW010701 | 112 | 0,1,2 | 1.005 | / | 1 |
| MW010702 | 1.001-1.009 | 0.001 | 9 | ||
| MW010703 | 1.01-1.49 | 0.01 | 49 | ||
| MW010704 | 0,5-24,5 | 0.5 | 49 | ||
| MW010705 | 25-100 | 25 | 4 |
Net çizimler sağlamanız gerekir ve mühendislerimizin iyice anlaması için gereklilikler.
Basit şekil.

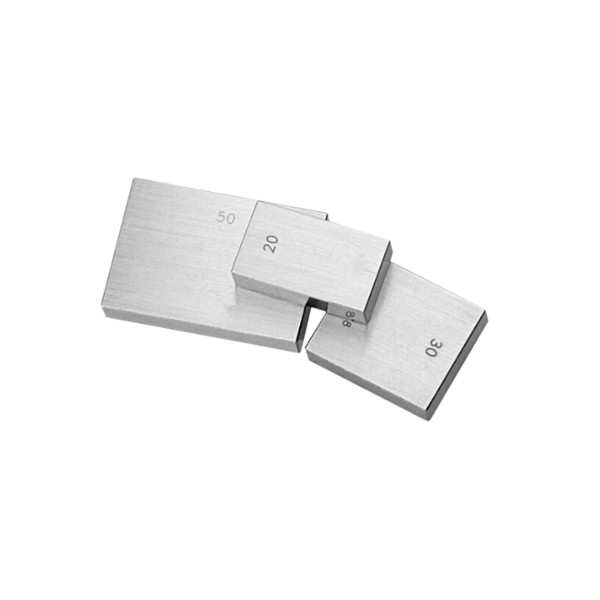

Kullanımı kolay.Ayrı olarak kullanılabilir, ayrıca farklı testler için farklı boyutlarda birleştirilebilir.
Çelik Sertliği: 58-62HRC, Tungsten çelik sertliği: ≧89HRA;Ölçer, hassas ürün veya aleti ayarlamak ve incelemek için doğrusal ölçüm için sıklıkla kullanılan bir araçtır.
Gösterge bloğu manyetik değildir ve boyutu sabitlemek için özel ısıl işlem ve kriyojenik işlemden geçirilmiştir.
Tam nihai muayene;Eksik ürünler %100 onarım veya değiştirme.
Paket: plastik kutu, ahşap kutu seçimi

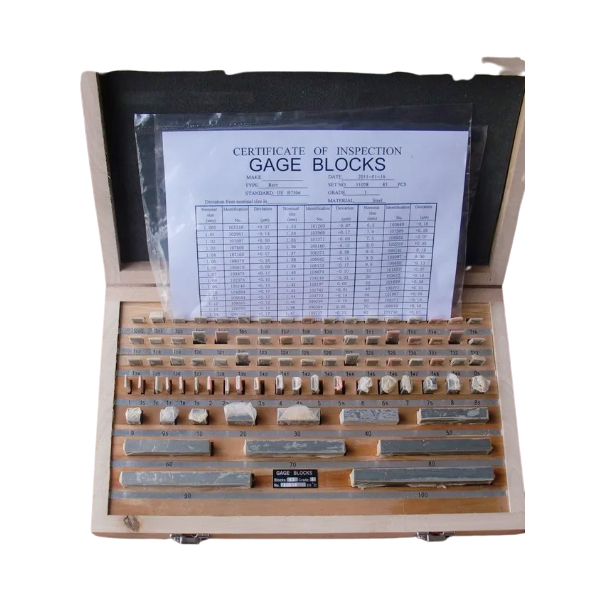

Sınıflandırılmış ekranlı plastik kutuda paketlenmiş set başına
Sınıflandırılmış ekran ile tahta sandık içinde paketlenmiş set başına
Özelleştirilmiş paket veya gereksinimler mevcut
Kalıp aksesuarlarının ana yüzey işleme yöntemleri şunlardır: galvanik kaplama, püskürtme, parlatma, anotlama, karartma vb.
İşlev, kalıp parçalarının görünümünü, korozyon direncini ve aşınma direncini iyileştirmektir.Her birinin aşağıdaki gibi kendine özgü kullanım ortamı ve durumu vardır:
Çelik Malzeme Elektrokaplama
Galvanik Kaplama-Elektrokaplama, hassas kalıp bileşenlerinin yüzeyini bir metal film tabakasıyla işleme yöntemidir.Krom, çinko veya nikel gibi farklı metaller, farklı kullanım ortamlarında kaplama olarak kullanılır.
Kullanım: Boyutsal doğruluk gereksinimleri düşük olan parçalar için kullanılır.Galvanik kaplamanın kalınlık homojenliğini kontrol etmek kolay olmadığından, boyutsal doğruluk yüksek olduğunda doğruluğu sağlamak için yardımcı işlem gereklidir.
Çelik Malzeme Püskürtme
Püskürtme, hassas kalıp parçalarının yüzeyine bir kaplama tabakası püskürtme işlemi yöntemini ifade eder.
Kullanım: Yüksek boyutsal hassasiyet ve yüksek aşınma direnci gerektiren parçalarda son yüzey işlemi olarak kullanılabilir.
Çelik Malzeme Parlatma
Parlatma, yüzeyi pürüzsüz, düz, çapaksız bir duruma getirmek anlamına gelir.
Kullanım: Kalıp ve kalıp parçalarının görünümünü, mikro pürüzlülüğünü ve aşınma direncini iyileştirmek için.
Genel Çelik Kararması
Karartma, kalıp parçalarının yüzeyini işleme yöntemini ifade eder. bir siyah oksit film tabakasına.
Kullanım: Bir tür kalıp parçası malzemesi olarak sıradan çelik, performans ihtiyaçları ve korozyon direnci gereksinimleri yüksek değilse, karartma işlemi maliyet tasarrufu sağlayabilir.
Alüminyum Eloksal
Eloksal - Eloksal, kalıp parçalarının yüzeyini bir oksit film tabakasına işlemek anlamına gelir.
Kullanım: Düşük sertliği nedeniyle genellikle yardımcı kalıp aksesuarları olarak kullanılır.
İhtiyaçlarınıza göre yüzey işlem seçeneğiniz olabilir.Aşağıda kullandığımız bazı genel yöntemler bulunmaktadır.
SSS
S: Hangi hizmeti yapabilirsiniz?
C: OEM/ODM.Fiyat onaylandıktan sonra ücretsiz numuneler mevcuttur, ancak numune navlunu paylaşmanız gerekir.Parçaları müşterilerin çizimine veya örneğine göre üretiyoruz.Müşterilerimizin fikri mülkiyet haklarının korunması ile ilgili olarak, müşterilerimizin aynı ürününü üçüncü şahıslara satmayız.
S: Müşteri kesin bir fiyat teklifi için hangi verileri sağlamalıdır?
A: Çizimler veya numuneler, miktar, tolerans, standart, malzeme, yüzey kalitesi, diğer özel gereksinimler vb.
S: Teslimat yöntemleriniz nelerdir?
A: DHL, EMS, UPS, kara taşımacılığı veya deniz taşımacılığı mevcuttur.
S: Kalite kontrolünü nasıl sağlıyorsunuz?
A: Her sipariş için test raporu ve malzeme bileşimi sertifikası ile tam denetim ve eksik ürünler için ücretsiz onarım veya değiştirme için 1 yıllık satış sonrası hizmet.Neredeyse sıfır onarım oranı ve kusurlu ürünlerin tamamı ücretsiz olarak değiştirilir veya onarılır.
S: Teslim süreniz ne kadar?
A: miktara kadar 10-30 gün.
S: Hangi yüzey işlemleriyle başa çıkabilirsiniz?
A: Titanyum nitrür (TiN), TiCN, titanyum kaplama, karartma, karbonlama, çinko kaplama, çinko kaplama, galvanizleme, krom levha vb.
S: ödeme süreniz nedir?
A: T/T, L/C, western Union, PayPal, vb.
