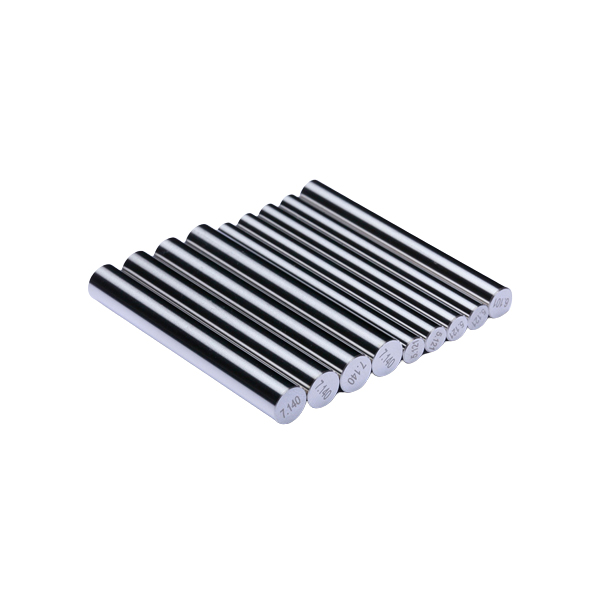

Go-No-Go Çelik Pim Göstergeleri

Hassas Çelik Pim Ölçer  Ürün Açıklaması

1. Çelik Pim Mastar Setlerinin Uygulamaları

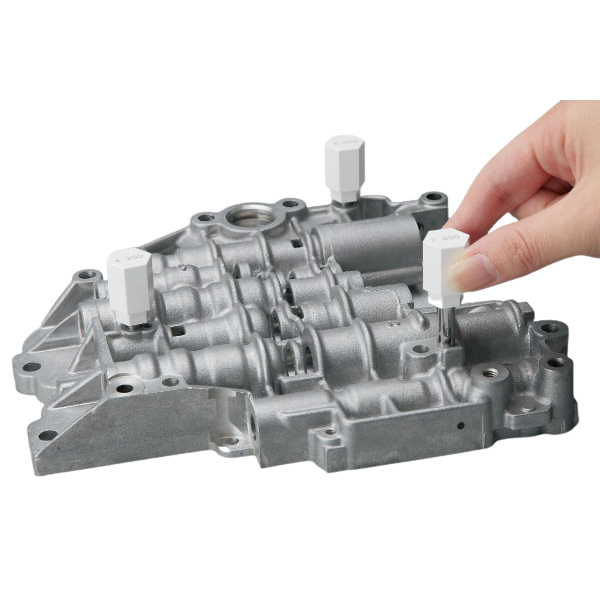

• Ölçüm cihazlarının ve mastarın iç delik testi ve kalibrasyonu için standart araç.

• Elektronik kart deliği, devre kartı deliği, kalıp, hassas makine imalatı vb. endüstri alanlarındaki denetim miktarlarında yaygın olarak kullanılır.

• Standart dışı ve örnek özelleştirmeyi kabul edin.

2. Çelik Pim Ölçü Setlerinin Detayları

Malzeme	HSS, alaşımlı çelik, tungsten karbür, beyaz çelik
Pim sayısı	41,   51 adet/takım
artışlar	0,01 mm
Kesinlik	Standart tolerans: +/-0,001 mm;özelleştirilmiş seçim: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm
çap.menzil	Metrik 0.1mm-40mm;İnç 0.011in-1.000in

3.  Çelik Pim Ölçü Setlerinin Özellikleri

HAYIR.	Nominal çapAralık 0.01mm	Blok sayısı(adet)	HAYIR.	Nominal çapAralık 0.01mm	Blok sayısı(adet)
MW0301	0.10  0.11    0,12…0,50	41	MW0321	10.00  10.01    10,02…10,50	51
MW0302	0.50  0.51    0,52…1,00	51	MW0322	10.50  10.51    10,52…11,00	51
MW0303	1.00  1.01    1,02…1,50	51	MW0323	11.00  11.01    11.02…11.50	51
MW0304	1.50  1.51    1,52…2,00	51	MW0324	11.50  11.51    11.52…12.00	51
MW0305	2.00  2.01    2,02…2,50	51	MW0325	12.00  12.01    12,02…12,50	51
MW0306	2.50  2.51    2,52…3,00	51	MW0326	12.50  12.51    12.52…13.00	51
MW0307	3.00  3.01    3,02…3,50	51	MW0327	13.00  13.01    13,02…13,50	51
MW0308	3.50  3.51    3,52…4,00	51	MW0328	13.50  13.51    13.52…14.00	51
MW0309	4.00  4.01    4,02…4,50	51	MW0329	14.00  14.01    14,02…14,50	51
MW0310	4.50  4.51    4,52…5,00	51	MW0330	14.50  14.51    14.52…15.00	51
MW0311	5.00  5.01    5,02…5,50	51	MW0331	15.00  15.01    15,02…15,50	51
MW0312	5.50  5.51    5,52…6,00	51	MW0332	15.50  15.51    15.52…16.00	51
MW0313	6.00  6.01    6,02…6,50	51	MW0333	16.00  16.01    16,02…16,50	51
MW0314	6.50  6.51    6,52…7,00	51	MW0334	16.50  16.51    16.52…17.00	51
MW0315	7.00  7.01    7,02…7,50	51	MW0335	17.00  17.01    17.02…17.50	51
MW0316	7.50  7.51    7,52…8,00	51	MW0336	17.50  17.51    17.52…18.00	51
MW0317	8.00  8.01    8,02…8,50	51	MW0337	18.00  18.01    18.02…18.50	51
MW0318	8.50  8.51    8,52…9,00	51	MW0338	18.50  18.51    18.52…19.00	51
MW0319	9.00  9.01    9,02…9,50	51	MW0339	19.00    19.01  19.02…19.50	51
MW0320	9.50  9.51    9,52…10,00	51	MW0340	19.50    19.51  19.52…20.00	51

çap.Boyut       (mm)	Uzunluk boyutu (mm)	Hata payı  (mm)	yuvarlaklık  (mm)	Hata payı  (mm)	yuvarlaklık         (mm)
/	/	sınıf 0		1. sınıf
0.10-0.19	40			+/-0.001	0.0008
0,20-0,99	40	+/-0.0005	0.0003	+/-0.001	0.0008
1.00-10.00	50	+/-0.0005	0.0003	+/-0.001	0.0008
10.01-20.00	50			+/-0.0015	0.0015

4. Hassas Çelik Pim Ölçer Normal Malzeme ve Temel Veriler

• Malzeme: SKD11, beyaz çelik,  tungsten çeliği

• Beyaz çelik Sertlik: 58-62HRC

• Tungsten çelik sertliği: ≧89HRA

• Standart tolerans: +/-0,001 mm

• Ölçüm kapsamı: 0.2mm-40mm

• RA: ≦0.2um

Net çizimler sağlamanız gerekir  ve mühendislerimizin iyice anlaması için gereklilikler.

Aşağıdaki gibi hassas mekanik parçalar da sağlayabiliriz:

Line Punch'ı birleştirin,

Line Head Punch'ı Birleştirin,

Montaj Hattı Bağlantı - Adaptör Parçaları,

Montaj Hattı Montaj Plakası Bileşenleri,

Line Metal Tutucuyu Birleştirin,

Hat Kılavuz Kovanlarını Birleştirin,

Çizgi Yönlendirme Eklerini Birleştirin,

Hat Flanşı Konnektör parçalarını birleştirin,

Hat Cihazını Birleştirin，

Montaj Hattı Yönlendirme Parçaları,

Montaj Hattı için Ölçü Parçaları,

Muayene Parçaları,

Standart Olmayan Metal Ayırma Kesicileri, Hat Aletlerini Birleştirir…

Hassas Çelik Pimli Mastar Setleri Özelliğis

• İyi tutarlılık, istikrarlı kalite, olağan toleranslar +/- 0,001 mm.

• bu  özelleştirilmiş tolerans seçimi: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm.

• -198 ℃ ultra soğuk işlemden sonra boyut çok kararlı.

• Esas olarak çoklu ısıl işlem süreci ile yüksek sertlik.

• Pas önleyici ve korozyon önleyici, manyetizma yok, özellikle tıbbi ve gıda endüstrisi kullanımı için.

• Tam nihai muayene;eksik ürünler %100 onarım veya değiştirme.

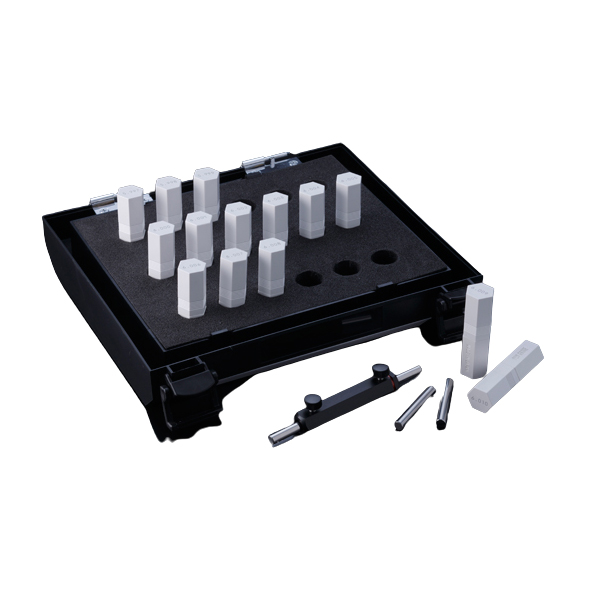

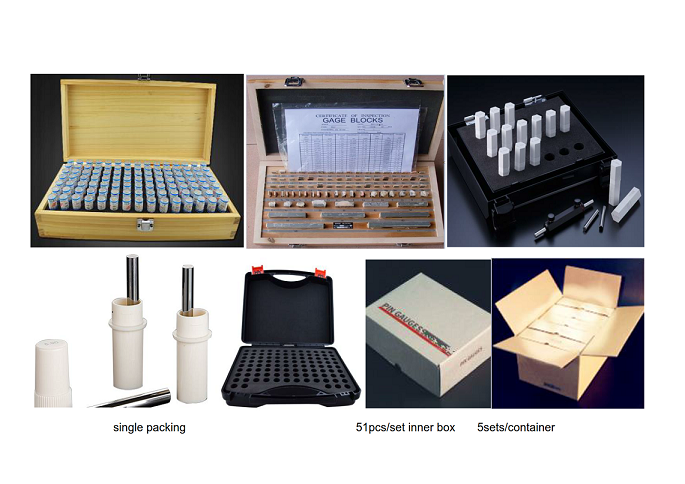

Hassas Çelik Tapalı Mastar Seti  Pistifleme

Paket: plastik kasa, tahta sandık seçimi

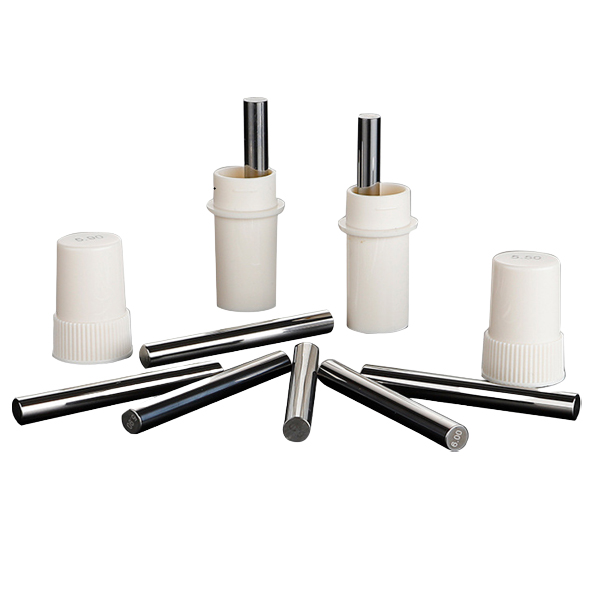

Plastik kutuda tek paketlenmiş

51 adet veya 100 adet/takım ile plastik kutuda

51 adet veya 100 adet/takım ile tahta sandık içinde

5 takım/karton

Özelleştirilmiş paket veya gereksinimler mevcut

Hassas Kalıp Bileşenleri Yüzey İşlem Fonksiyonu

Hassas Kalıp Parçaları Yüzey İşlem Yöntemleri

Kalıp aksesuarlarının ana yüzey işleme yöntemleri şunlardır: galvanik kaplama, püskürtme, parlatma, anotlama, karartma vb.

İşlev, kalıp parçalarının görünümünü, korozyon direncini ve aşınma direncini iyileştirmektir.Her birinin aşağıdaki gibi kendine özgü kullanım ortamı ve durumu vardır:

• Çelik Malzeme Elektrokaplama

Galvanik Kaplama-Elektrokaplama, hassas kalıp bileşenlerinin yüzeyini bir metal film tabakasıyla işleme yöntemidir.Krom, çinko veya nikel gibi farklı metaller, farklı kullanım ortamlarında kaplama olarak kullanılır.

Kullanım: Boyutsal doğruluk gereksinimleri düşük olan parçalar için kullanılır.Galvanik kaplamanın kalınlık homojenliğini kontrol etmek kolay olmadığından, boyutsal doğruluk yüksek olduğunda doğruluğu sağlamak için yardımcı işlem gereklidir.

• Çelik Malzeme Püskürtme

Püskürtme, hassas kalıp parçalarının yüzeyine bir kaplama tabakası püskürtme işlemi yöntemini ifade eder.

Kullanım: Yüksek boyutsal hassasiyet ve yüksek aşınma direnci gerektiren parçalarda son yüzey işlemi olarak kullanılabilir.

• Çelik Malzeme Parlatma

Parlatma, yüzeyi pürüzsüz, düz, çapaksız bir duruma getirmeyi ifade eder.

Kullanım: Kalıp ve kalıp parçalarının görünümünü, mikro pürüzlülüğünü ve aşınma direncini iyileştirmek için.

• Genel Çelik Kararması

Karartma, kalıp parçalarının yüzeyini işleme yöntemini ifade eder.  bir siyah oksit film tabakasına dönüşür.

Kullanım: Bir tür kalıp parçası malzemesi olarak sıradan çelik, performans ihtiyaçları ve korozyon direnci gereksinimleri yüksek değilse, karartma işlemi maliyet tasarrufu sağlayabilir.

• Alüminyum Eloksal

Eloksal - Eloksal, kalıp parçalarının yüzeyini bir oksit film tabakasına işlemek anlamına gelir.

Kullanım: Düşük sertliği nedeniyle genellikle yardımcı kalıp aksesuarları olarak kullanılır.

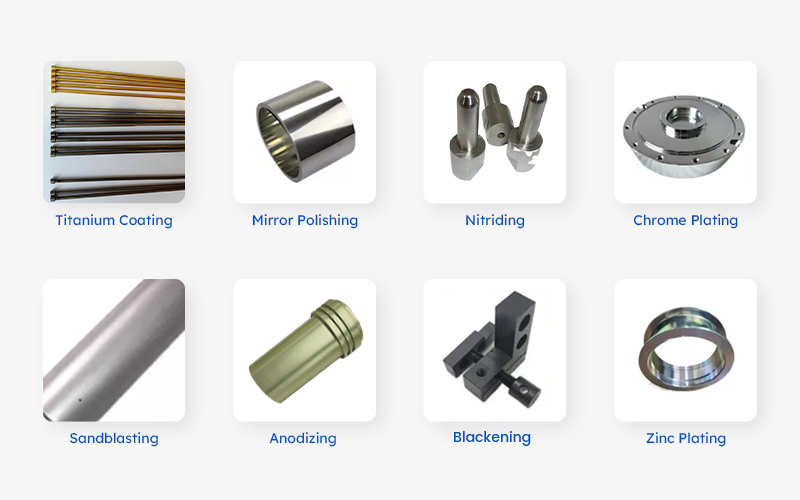

İhtiyaçlarınıza göre yüzey işlem seçeneğiniz olabilir.Aşağıda kullandığımız bazı genel yöntemler bulunmaktadır.

SSS

S: Hangi hizmeti yapabilirsiniz?

C: OEM/ODM.Fiyat onaylandıktan sonra ücretsiz numuneler mevcuttur, ancak numune navlunu paylaşmanız gerekir.Parçaları müşterilerin çizimine veya örneğine göre üretiyoruz.Müşterilerimizin fikri mülkiyet haklarının korunması ile ilgili olarak, müşterilerimizin aynı ürününü üçüncü şahıslara satmayız.

S: Müşteri kesin bir fiyat teklifi için hangi verileri sağlamalıdır?

A: Çizimler veya numuneler, miktar, tolerans, standart, malzeme, yüzey kalitesi, diğer özel gereksinimler vb.

S: Teslimat yöntemleriniz nelerdir?

A: DHL, EMS, UPS, kara taşımacılığı veya deniz taşımacılığı mevcuttur.

S: Kalite kontrolünü nasıl sağlıyorsunuz?

A: Her sipariş için test raporu ve malzeme bileşimi sertifikası ile tam denetim ve eksik ürünler için ücretsiz onarım veya değiştirme için 1 yıllık satış sonrası hizmet.Neredeyse sıfır onarım oranı ve kusurlu ürünlerin tümü ücretsiz olarak değiştirilir veya onarılır.

S: Teslim süreniz ne kadar?

A: miktara kadar 10-30 gün.

S: Hangi yüzey işlemleriyle başa çıkabilirsiniz?

A: Titanyum nitrür (TiN), TiCN, titanyum kaplama, karartma, karbonlama, çinko kaplama, çinko kaplama,   galvanizleme, krom levha vb.

S: ödeme süreniz nedir?

A: T/T, L/C, western Union, PayPal, vb.
