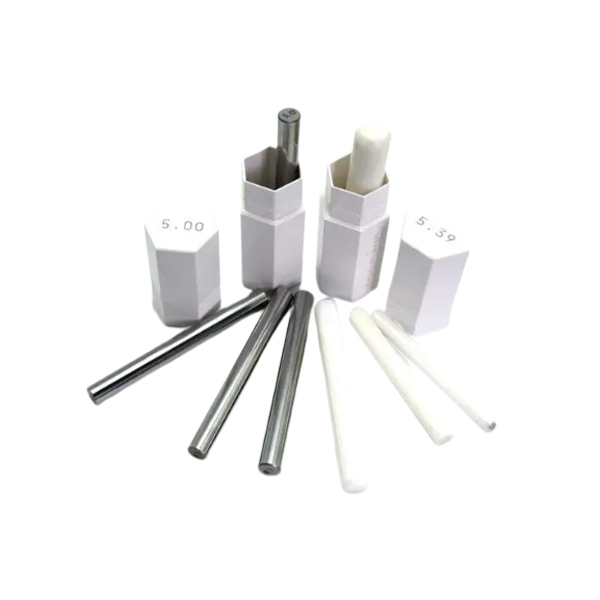

Ölçüm cihazlarının ve mastarın iç delik testi ve kalibrasyonu için standart araç.
Elektronik kart deliği, devre kartı deliği, kalıp, hassas makine imalatı vb. endüstri alanlarındaki denetim miktarlarında yaygın olarak kullanılır.
Standart dışı ve örnek özelleştirmeyi kabul edin.
Malzeme | seramik |
Pim sayısı | 41, 51 adet/takım |
artışlar | Olağan 0,01 mm; Özelleştirilmiş kabul: 0.02mm, 0.025mm, 0.05mm, 0.10mm, 0.50mm, 1.00mm, vs./ 0.001in, 0.0005in vs. |
Kesinlik | Standart tolerans: +/-0,001 mm;özelleştirilmiş seçim: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm |
çap.menzil | Metrik 0.1mm-40mm; İnç 0.011in-1.000in |
| HAYIR. | Nominal çap Aralık 0.01mm | Blok sayısı(adet) | HAYIR. | Nominal çap Aralık 0.01mm | Blok sayısı(adet) |
| MW0401 | 0.10 0.11 0,12…0,50 | 41 | MW0421 | 10.00 10.01 10,02…10,50 | 51 |
| MW0402 | 0.50 0.51 0,52…1,00 | 51 | MW0422 | 10.50 10.51 10,52…11,00 | 51 |
| MW0403 | 1.00 1.01 1,02…1,50 | 51 | MW0423 | 11.00 11.01 11.02…11.50 | 51 |
| MW0404 | 1.50 1.51 1,52…2,00 | 51 | MW0424 | 11.50 11.51 11.52…12.00 | 51 |
| MW0405 | 2.00 2.01 2,02…2,50 | 51 | MW0425 | 12.00 12.01 12,02…12,50 | 51 |
| MW0406 | 2.50 2.51 2,52…3,00 | 51 | MW0426 | 12.50 12.51 12.52…13.00 | 51 |
| MW0407 | 3.00 3.01 3,02…3,50 | 51 | MW0427 | 13.00 13.01 13,02…13,50 | 51 |
| MW0408 | 3.50 3.51 3,52…4,00 | 51 | MW0428 | 13.50 13.51 13.52…14.00 | 51 |
| MW0409 | 4.00 4.01 4,02…4,50 | 51 | MW0429 | 14.00 14.01 14,02…14,50 | 51 |
| MW0410 | 4.50 4.51 4,52…5,00 | 51 | MW0430 | 14.50 14.51 14.52…15.00 | 51 |
| MW0411 | 5.00 5.01 5,02…5,50 | 51 | MW0431 | 15.00 15.01 15,02…15,50 | 51 |
| MW0412 | 5.50 5.51 5,52…6,00 | 51 | MW0432 | 15.50 15.51 15.52…16.00 | 51 |
| MW0413 | 6.00 6.01 6,02…6,50 | 51 | MW0433 | 16.00 16.01 16,02…16,50 | 51 |
| MW0414 | 6.50 6.51 6,52…7,00 | 51 | MW0434 | 16.50 16.51 16.52…17.00 | 51 |
| MW0415 | 7.00 7.01 7,02…7,50 | 51 | MW0435 | 17.00 17.01 17.02…17.50 | 51 |
| MW0416 | 7.50 7.51 7,52…8,00 | 51 | MW0436 | 17.50 17.51 17.52…18.00 | 51 |
| MW0417 | 8.00 8.01 8,02…8,50 | 51 | MW0437 | 18.00 18.01 18.02…18.50 | 51 |
| MW0418 | 8.50 8.51 8,52…9,00 | 51 | MW0438 | 18.50 18.51 18.52…19.00 | 51 |
| MW0419 | 9.00 9.01 9,02…9,50 | 51 | MW0439 | 19.00 19.01 19.02…19.50 | 51 |
| MW0420 | 9.50 9.51 9,52…10,00 | 51 | MW0440 | 19.50 19.51 19.52…20.00 | 51 |
| çap.Boyut (mm) | Uzunluk boyutu (mm) | Tolerans (mm) | yuvarlaklık (mm) | Tolerans (mm) | yuvarlaklık (mm) |
| / | / | sınıf 0 | 1. sınıf | ||
| 0,20-0,99 | 40 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
| 1.00-10.00 | 50 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
| 10.01-20.00 | 50 | +/-0.0015 | 0.0015 | ||
Net çizimler sağlamanız gerekir ve mühendislerimizin iyice anlaması için gereklilikler.
Aşağıdaki gibi hassas mekanik parçalar da sağlayabiliriz:
Line Punch'ı birleştirin,
Line Head Punch'ı Birleştirin,
Montaj Hattı Bağlantı - Adaptör Parçaları,
Montaj Hattı Montaj Plakası Bileşenleri,
Line Metal Tutucuyu Birleştirin,
Hat Kılavuz Kovanlarını Birleştirin,
Çizgi Yönlendirme Eklerini Birleştirin,
Hat Flanşı Konnektör parçalarını birleştirin,
Hat Cihazını Birleştirin，
Montaj Hattı Yönlendirme Parçaları,
Montaj Hattı için Ölçü Parçaları,
Muayene Parçaları,
Standart Olmayan Metal Ayırma Kesicileri, Hat Aletlerini Birleştirir…
İyi tutarlılık, istikrarlı kalite, olağan toleranslar +/- 0,001 mm.
Özelleştirilmiş tolerans seçimi: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm.
Yüksek aşınma direncine sahip seramik gösterge pimi, servis ömrü çeliğin 5-10 katıdır.
Güçlü korozyon direnci, kullanımda özel bir koruma yoktur ve daha az bakım gerektirir.
Stabiliteyi sağlamak için ultra hassas işleme ile yüzey.Sıcaklık değişiminin etkisi, boyutuna göre son derece küçüktür.
Tam nihai muayene;eksik ürünler %100 onarım veya değiştirme.

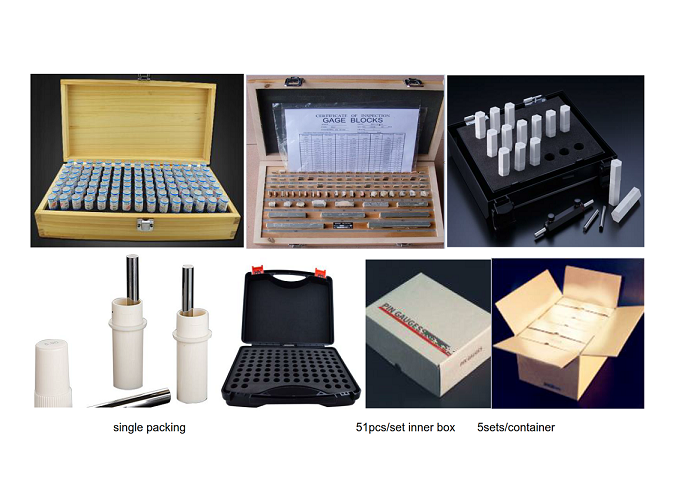

Plastik kutuda tek paketlenmiş
51 adet veya 100 adet/takım ile plastik kutuda paketlenmiş set başına
51 adet veya 100 adet/takım ile tahta sandık içinde paketlenmiş set başına
5 takım/karton
Özelleştirilmiş paket veya gereksinimler mevcut
Kalıp aksesuarlarının ana yüzey işleme yöntemleri şunlardır: galvanik kaplama, püskürtme, parlatma, anotlama, karartma vb.
İşlev, kalıp parçalarının görünümünü, korozyon direncini ve aşınma direncini iyileştirmektir.Her birinin aşağıdaki gibi kendine özgü kullanım ortamı ve durumu vardır:
Çelik Malzeme Elektrokaplama
Galvanik Kaplama-Elektrokaplama, hassas kalıp bileşenlerinin yüzeyini bir metal film tabakasıyla işleme yöntemidir.Krom, çinko veya nikel gibi farklı metaller, farklı kullanım ortamlarında kaplama olarak kullanılır.
Kullanım: Boyutsal doğruluk gereksinimleri düşük olan parçalar için kullanılır.Galvanik kaplamanın kalınlık homojenliğini kontrol etmek kolay olmadığından, boyutsal doğruluk yüksek olduğunda doğruluğu sağlamak için yardımcı işlem gereklidir.
Çelik Malzeme Püskürtme
Püskürtme, hassas kalıp parçalarının yüzeyine bir kaplama tabakası püskürtme işlemi yöntemini ifade eder.
Kullanım: Yüksek boyutsal hassasiyet ve yüksek aşınma direnci gerektiren parçalarda son yüzey işlemi olarak kullanılabilir.
Çelik Malzeme Parlatma
Parlatma, yüzeyi pürüzsüz, düz, çapaksız bir duruma getirmeyi ifade eder.
Kullanım: Kalıp ve kalıp parçalarının görünümünü, mikro pürüzlülüğünü ve aşınma direncini iyileştirmek için.
Genel Çelik Kararması
Karartma, kalıp parçalarının yüzeyini işleme yöntemini ifade eder. bir siyah oksit film tabakasına dönüşür.
Kullanım: Bir tür kalıp parçası malzemesi olarak sıradan çelik, performans ihtiyaçları ve korozyon direnci gereksinimleri yüksek değilse, karartma işlemi maliyet tasarrufu sağlayabilir.
Alüminyum Eloksal
Eloksal - Eloksal, kalıp parçalarının yüzeyini bir oksit film tabakasına işlemek anlamına gelir.
Kullanım: Düşük sertliği nedeniyle genellikle yardımcı kalıp aksesuarları olarak kullanılır.

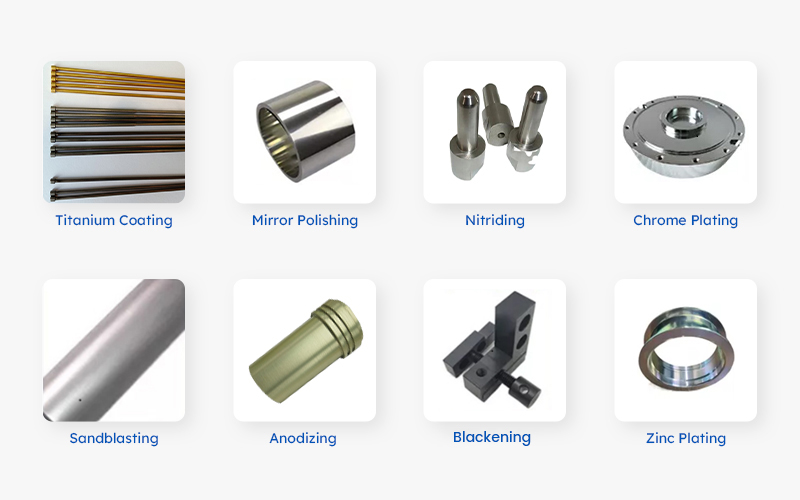

Yüzey işlemlerini ihtiyaçlarınıza göre seçebilirsiniz.Aşağıda kullandığımız bazı genel yöntemler bulunmaktadır.
SSS
S: Hangi hizmeti yapabilirsiniz?
C: OEM/ODM.Fiyat onaylandıktan sonra ücretsiz numuneler mevcuttur, ancak numune navlunu paylaşmanız gerekir.Parçaları müşterilerin çizimine veya örneğine göre üretiyoruz.Müşterilerimizin fikri mülkiyet haklarının korunması ile ilgili olarak, müşterilerimizin aynı ürününü üçüncü şahıslara satmayız.
S: Müşteri kesin bir fiyat teklifi için hangi verileri sağlamalıdır?
A: Çizimler veya numuneler, miktar, tolerans, standart, malzeme, yüzey kalitesi, diğer özel gereksinimler vb.
S: Teslimat yöntemleriniz nelerdir?
A: DHL, EMS, UPS, kara taşımacılığı veya deniz taşımacılığı mevcuttur.
S: Kalite kontrolünü nasıl sağlıyorsunuz?
A: Her sipariş için test raporu ve malzeme bileşimi sertifikası ile tam denetim ve eksik ürünler için ücretsiz onarım veya değiştirme için 1 yıllık satış sonrası hizmet.Neredeyse sıfır onarım oranı ve kusurlu ürünlerin tümü ücretsiz olarak değiştirilir veya onarılır.
S: Teslim süreniz ne kadar?
A: miktara kadar 10-30 gün.
S: Hangi yüzey işlemleriyle başa çıkabilirsiniz?
A: Titanyum nitrür (TiN), TiCN, titanyum kaplama, karartma, karbonlama, çinko kaplama, çinko kaplama, galvanizleme, krom levha vb.
S: ödeme süreniz nedir?
A: T/T, L/C, western Union, PayPal, vb.
